Водоснабжение и канализация в квартире: от стояка до приборов

Контекст и задачи

Когда и зачем применяется (водоснабжение и канализация квартира)

Разводка водоснабжения и канализации актуальна при полном ремонте, перепланировке мокрых зон, переносе сантехприборов, замене стояков, установке фильтров/редукторов и коллекторов. Цель — надёжная, обслуживаемая и бесшумная система, соответствующая нормам и паспорту материалов.

Ключевые понятия и термины (коллектор, стояк)

• Стояк — вертикальная магистраль ХВС/ГВС или канализации, общая для квартиры и соседей.
• Коллектор — распределительный гребень: одна подача — несколько выходов на приборы (лучевая схема).
• PEX — сшитый полиэтилен, чаще с пресс-фитингами и цельными лучами без соединений в конструкциях.
• PP-R — полипропилен для тройниковых схем и магистралей (для ГВС — армированные серии).
• Ревизия — доступный элемент канализации для прочистки.

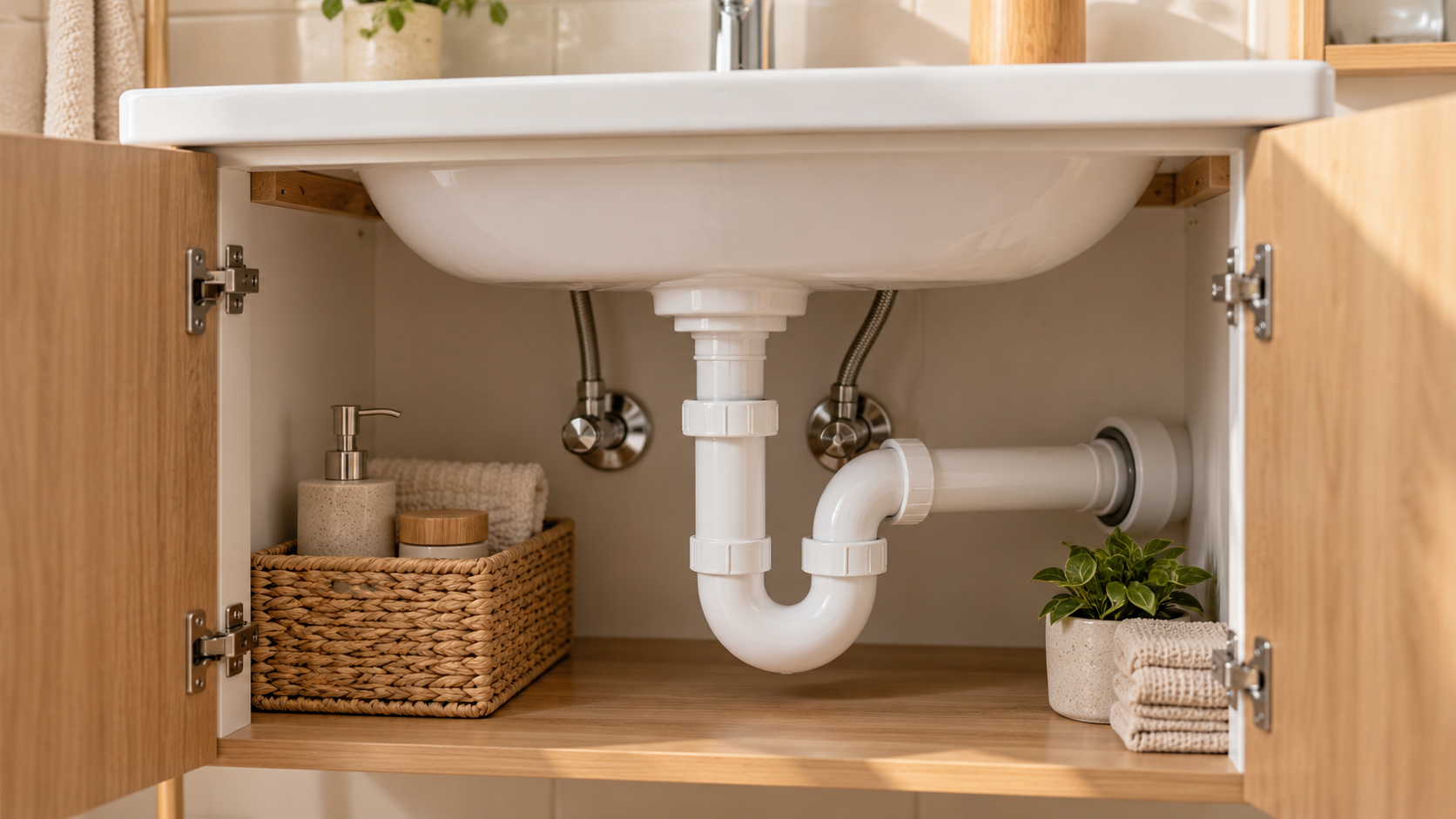

• Гидрозатвор — водяной затвор (сифон), препятствующий запахам.

Границы применимости и риски

• Скрытые соединения недопустимы в конструкциях пола/стен — исключение только по паспорту системы и в ревизируемых коробах.
• Перенос мокрых зон ограничен уклонами и высотой коллектора канализации; проверьте согласование.
• Учет термического удлинения PP-R (компенсаторы, скользящие опоры) и акустики канализационных стояков.

Ожидаемые результаты и KPI качества

Методология и алгоритм решений

Дерево решений по сценариям

1. Согласовать границы работ: замена стояков (если доступно), узел ввода, коллекторные шкафы, трассы.
2. Выбрать схему: лучевая (PEX от коллектора) или тройниковая (PP-R/медь) — по плану приборов и доступности ревизий.
3. Определить материалы: PEX для лучей в стяжке/коробах; PP-R армированный для магистралей; канализация ПВХ/PP «бесшумная» для стояков и разводки.
4. Спланировать уклоны и высоты канализации от приборов до стояка, проверить пересечения с конструкциями пола/ТП.
5. Заложить ревизии в ключевых точках, предусмотреть шумоизоляцию стояка и виброразвязку креплений.

Выбор материалов и систем (PEX)

• PEX + пресс-фитинги: цельные лучи без муфт в стяжке, профили пресс-губок по паспорту (TH/U/H), калибровка после реза.
• PP-R армированный: для ГВС/магистралей с компенсацией удлинений; соединения — в доступных нишах.
• Канализация: трубы ПВХ/PP с резиновыми манжетами; для снижения шума — «низкошумные» трубы + минеральная вата 50 мм в коробе.

Последовательность этапов

1. Узел ввода: отсекающие краны, фильтр грубой очистки, водосчётчики, обратный клапан, редуктор давления, коллекторы ХВС/ГВС.
2. Прокладка лучей/магистралей с опорами и гильзами в местах прохода через конструкции.
3. Монтаж канализации с уклонами, ревизиями, подключением сифонов/трапов.
4. Опрессовка водопровода, пролив канализации, фотофиксация и закрытие трасс.

Контрольные точки и метрики

• Соответствие схемы плану приборов, маркировка линий у коллектора.
• Протокол опрессовки (давление/время/температура), акт скрытых работ.
• Уклоны канализации, высоты выпусков, герметичность соединений (визуально/пролив).

Технические требования и нормы

Нормативные ссылки и допуски (PP-R)

Ориентируемся на профильные СП по внутреннему водопроводу и канализации (например, СП 30.13330 и СП 73.13330) и паспорта систем. Для PP-R учитывайте класс применения, рабочее давление (PN) и температурный режим. Соединения — по инструкции производителя, с контролем времени нагрева/охлаждения и компенсации удлинений.

Совместимость систем и подложек

• Переходы «полимер-латунь/сталь» — через заводские фитинги; разборные соединения — в ревизионных нишах.
• Исключайте гальванопары (медь+сталь) без диэлектрических вставок.
• Проходы через перекрытия — в гильзах с уплотнением, пожарные проходки — с негорючими материалами.

Требования безопасности и экологии

• Шумоизоляция стояков: «низкошумные» трубы, мягкие прокладки под хомуты, короб с минватой.
• Гигиена: фильтрация перед счётчиками, промывка системы после монтажа, недопустимы «мёртвые» участки.
• Запорная арматура — с возможностью быстрого доступа и запирания, дренаж на узле ввода (по проекту).

Документация и паспорта

Храните паспорта труб/фитингов, сертификаты, исполнительные схемы с маркировкой линий, протокол опрессовки и акты скрытых работ. Эти документы — база для гарантий и последующего обслуживания.

Реализация: лучшие практики

Рекомендованные узлы и решения (шумоизоляция)

• Узел ввода: шаровые краны, фильтр грубой очистки, счётчик, обратный клапан, редуктор давления, коллекторы с отсечениями на каждый контур.
• Шкаф коллекторов: маркировка линий, места под сервоприводы/дренаж, доступность для обслуживания.
• Стояк канализации: «низкошумная» труба, хомуты с резиновой прокладкой, короб с минватой.
• Трапы/сливы: низкий профиль для душевых без поддона, гидрозатвор с защитой от пересыхания.

Организация рабочего места

Разведите зоны резки/пайки и сборки, используйте защитные коврики при работе в санузле, оформляйте фотофиксацию трасс до зашивки. Храните фитинги раздельно по диаметрам/системам, исключите подмену производителей.

Лайфхаки экономии времени и бюджета

• Лучевая схема PEX сокращает штробы и ускоряет монтаж: один луч — один пресс.
• Соберите узел ввода на щите вне санузла (на столе), затем перенесите и подключите.
• Проектируйте высоты выпусков и оси смесителей до отделки — меньше переделок плитки.

Проверочные листы на этапах

1. После прокладки водопровода — опрессовка и акт скрытых работ.
2. После сборки канализации — пролив с одновременным сливом нескольких приборов.
3. Перед закрытием коробов — фото, маркировка, замеры уклонов.

Ошибки и анти-примеры

Топ-ошибок и их последствия

Как диагностировать на ранних стадиях

• Визуальный осмотр трасс до закрытия: отсутствие муфт в зонах без доступа, правильные гильзы в проходах.
• Тестовый пролив ванны/умывальника: наблюдение за уровнем в сифонах, отсутствием подсосов.
• Проверка вибраций на хомутах при резком закрытии крана (гидроудар).

Методы исправления

• Пересборка участков с неправильным уклоном, замена 90° на 2×45°.
• Вынос соединений водопровода в ревизии, перевальцовка/перепрессовка по паспорту системы.
• Дошумоизоляция стояка и замена обычной трубы на «низкошумную» при доступе.

Профилактика повторения

Проект на стадии черновых работ, согласование уровней чистых полов/уклонов, входной контроль материалов и инструментов, пооперационная фотофиксация.

Смета, сроки и риски

Модель формирования сметы

• Материалы: трубы/фитинги (PEX/PP-R), арматура, коллектора, шумозащита, трапы, сифоны.
• Работы: сборка узла ввода, прокладка лучей/магистралей, монтаж канализации, испытания.
• Сервис: доставка, подъём, вынос мусора, актирование и исполнительная документация.

Диапазоны по сложностям

Сложность растёт при длинных плечах канализации, душах «в пол», переносе кухни, узких шахтах, ограничениях по штробам/стяжкам.

Управление рисками и резервами

• Резерв на фитинги и переходы разных диаметров (5–10%).
• Резерв времени на согласование стояков/перекрытий и доступы к вентилям.
• Запас материалов для шумозащиты (минплита, лента, хомуты).

Коммуникации с подрядчиками

Уточняйте используемые системы (бренд/серия), профиль пресс-губок, параметры опрессовки и формат актов. Требуйте маркировку контуров и фото трасс до зашивки.

Итоги и чек-лист внедрения

Краткий план действий

1. Согласовать схему (лучевая/тройники), материалы и расположение коллекторов.
2. Спланировать уклоны/высоты канализации и отверстия в конструкциях.
3. Собрать узел ввода, выполнить разводку, шумоизоляцию стояков.
4. Провести опрессовку и пролив, оформить акты и фотофиксацию.

Критерии готовности

• Есть протокол опрессовки без падения давления.
• Уклоны канализации подтверждены измерениями; ревизии доступны.
• Маркировка контуров у коллекторов, паспортная табличка узла ввода.
